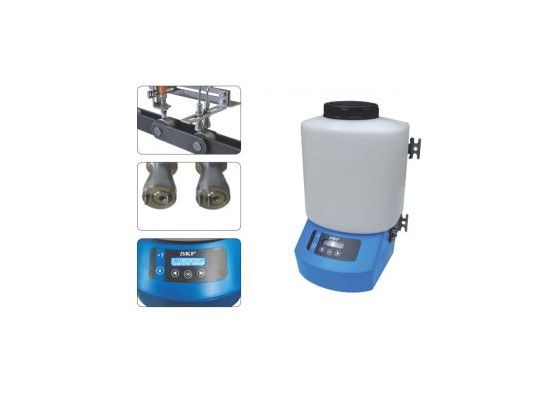

SKF VGRA CLK-260R-100 428

Systém s elektromagnetickým čerpadlem CLK je jednoduché a spolehlivé zařízení na mazání válečkových řetězů průmyslových dopravníků, které vyniká snadnou montáží. CLK se skládá z centrální jednotky se zásobníkem, řídícího systému, volumetrického čerpadla na dávkování přesného množství maziva přes vstřikovací trysky do mazaných míst pohybujících se článků řetězu. Součástí je detailní návod s podrobnými obrázky k instalaci, kterou zvládnete v provozu úplně sami.

Systém CLK nabízíme ve dvou variantách

• SKF VGRA CLK-260R-100 428 (zde jste)
• SKF VGRA CLK-460R-100 428

Systémy jsou parametry téměř totožné. Tato verze má však 2 výstupy a 2 dvojité trysky. Druhá (dražší) verze SKF VGRA CLK-460R-100 428 má 4 výstupy a 4 dvojité trysky.

Hlavní výhody a přednosti systému CLK

• snižuje náklady na údržbu ve srovnání s ručním mazáním (úspora maziva i manuální práce)
• eliminuje ruční mazání a související rizika pro pracovníky
• zvyšuje produktivitu omezením neplánovaných odstávek
• prodlužuje provozní životnost díky menšímu opotřebení řetězu
• díky menšímu tření snižuje spotřebu energie
• zvyšuje bezpečnost obsluhy a čistotu pracovního prostředí

Žádná ze součástí systému není v přímém mechanickém kontaktu s řetězem, čímž se předchází riziku opotřebení a potenciálního hromadění nečistot. Všechny součásti jsou korozivzdorné. Trysky a rozvody jsou uzpůsobené i vysokým teplotám (až 200 °C).

Kde ho použít?

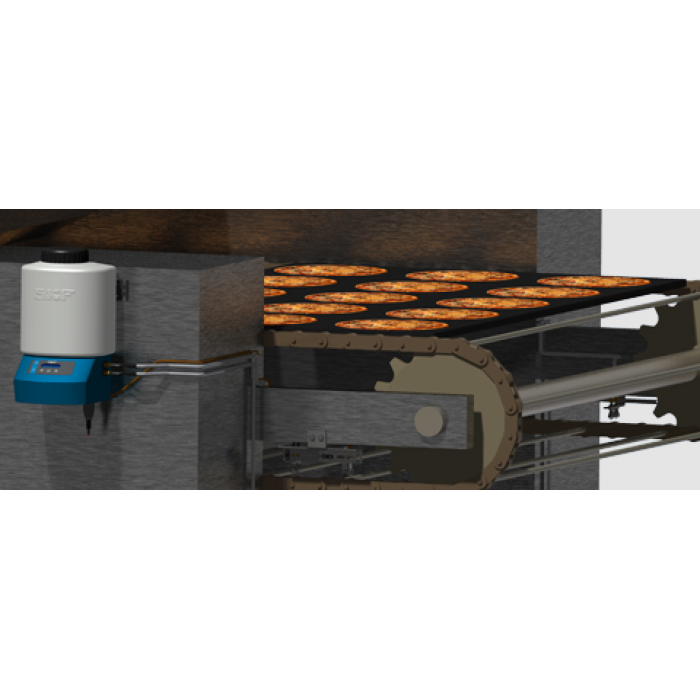

• průmyslové řetězy např. pekárenských pecí
• dopravníky sloužící k třídění, čištění, vaření a pasterizaci ovoce a zeleniny
• řetězy v pecích/sušičkách v mnoha různých oborech (zpracování potravin, stavební materiály, dřevo apod.)
• manipulační dopravníky
• podlahové dopravníkové řetězy v automobilovém průmyslu

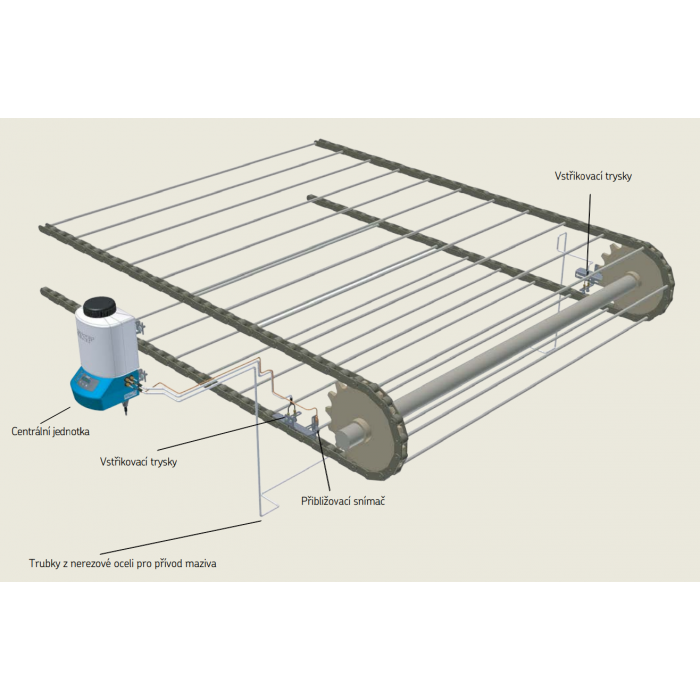

Z čeho se SKF ChainLube skládá?

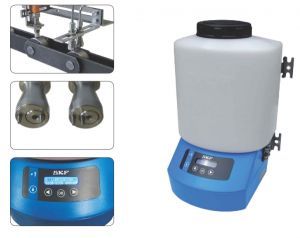

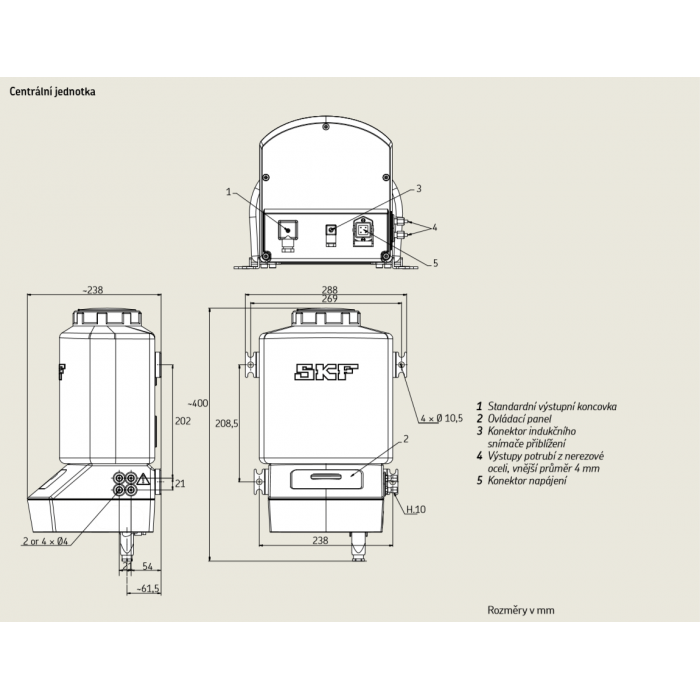

Centrální jednotka CLK

Kompaktní centrální jednotka se stupněm krytí IP65 se skládá ze tří hlavních částí:

1. Zásobník na olej

Zásobník na olej má obsah 7,5 litrů. Je vyroben z průsvitného plastu HDPE, který umožňuje vizuálně kontrolovat stav oleje v zásobníku. Jakmile je dosažena minimální hladina, vyšle hladinoměr signál do integrované řídicí jednotky. Hladinoměr může rovněž vyslat externí signál do řídicí jednotky stroje.

2. Objemové pístové čerpadlo

Objemové pístové čerpadlo dopravuje přesně odměřená množství oleje ke vstřikovacím tryskám trubkami o průměru 4 mm, které jsou připojeny k výstupům. V průběhu fáze mazání je průtok oleje cyklický a je synchronizován s roztečí řetězu pro každý výstup.

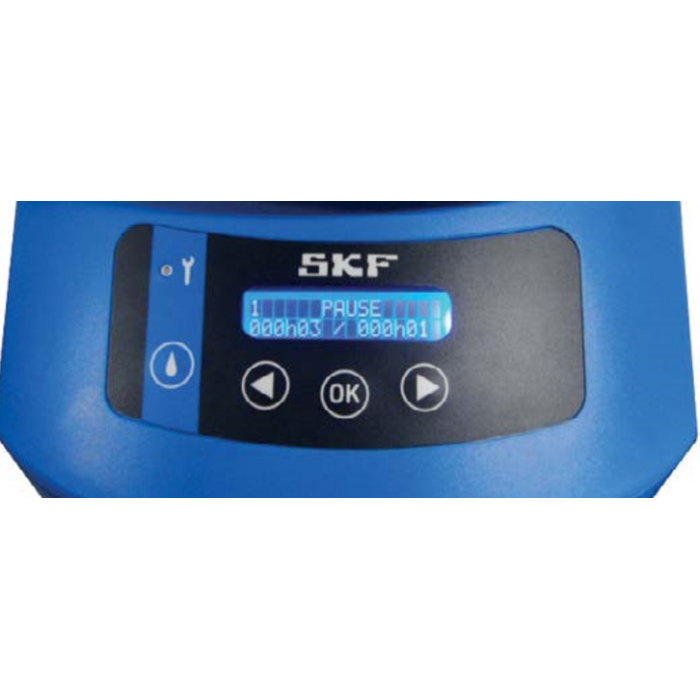

3. Řídicí jednotka

Systém pracuje automaticky, přičemž se střídají fáze mazání a prodlevy. Jednotku lze snadno naprogramovat pro každou aplikaci. Displej s 2x16 znaky umístěný na přední části zobrazuje stav systému a různé parametry. Uživatel může čtyřmi tlačítky měnit parametry mazání a získat přístup k hlášením.

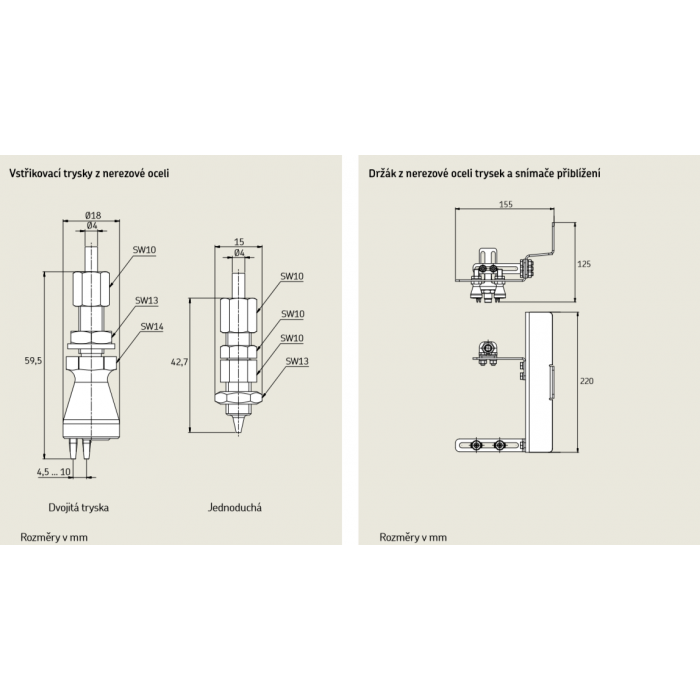

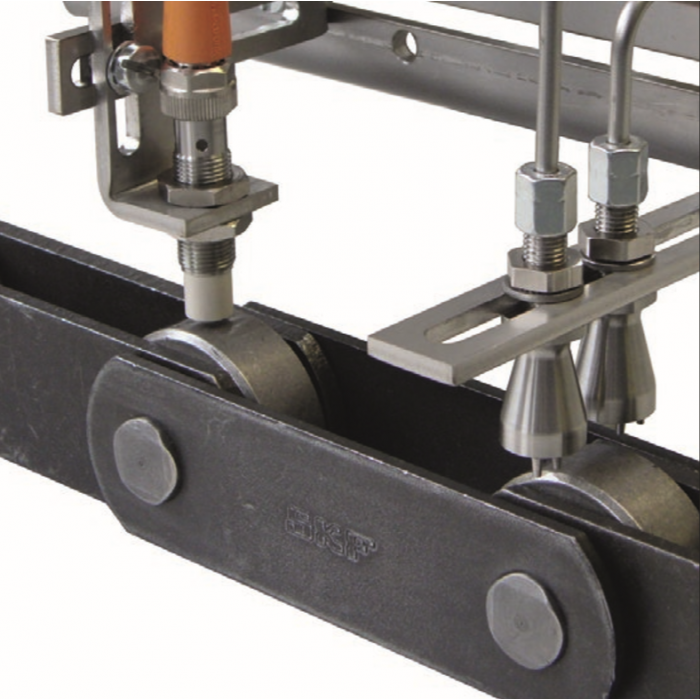

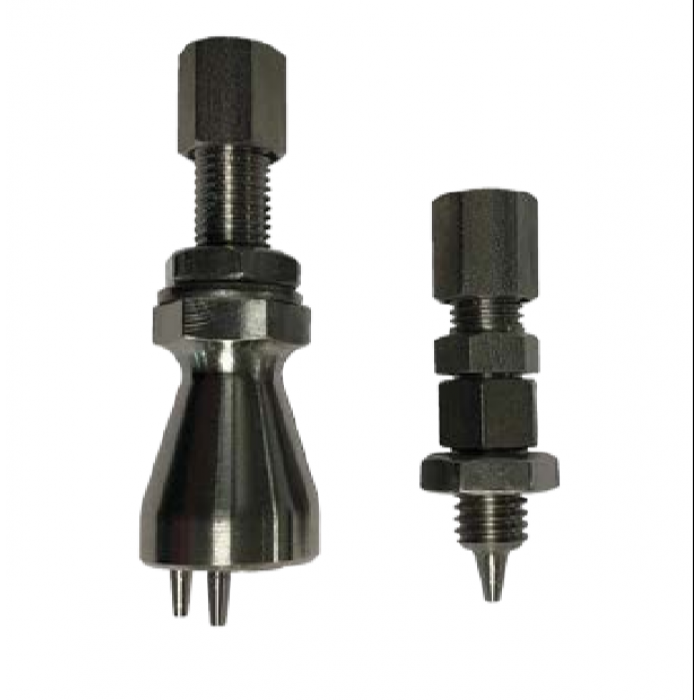

Vstřikovací trysky

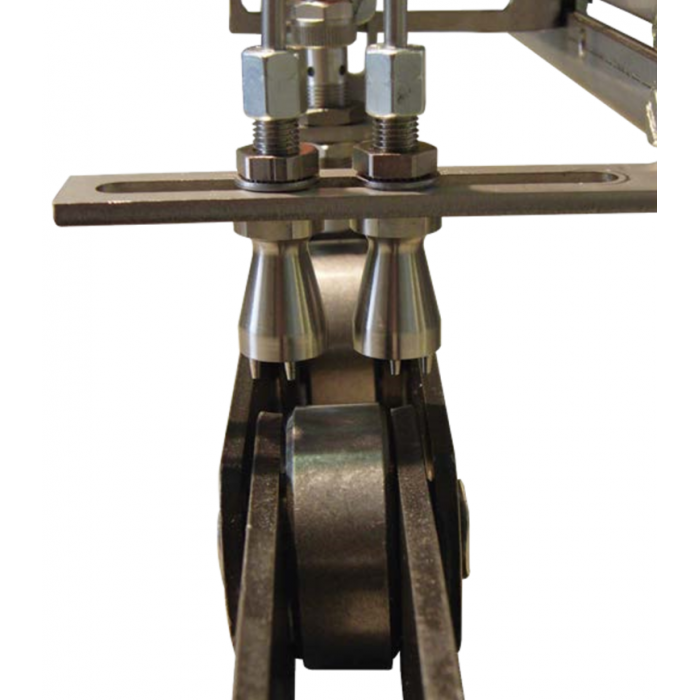

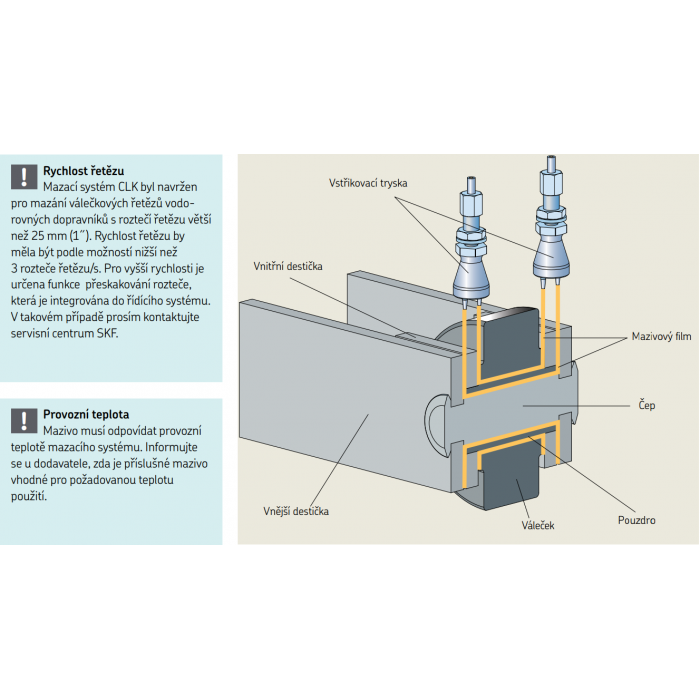

Systém je vybaven jednoduchými nebo dvojitými tryskami určenými ke vstřikování maziva do mazacích míst. Vzdálenost mezi paprsky dvojitých vstřikovacích trysek lze snadno nastavit šestihranným zástrčným klíčem (4,5 a 10 mm) tak, aby bylo zajištěno přesné vstřikování oleje do bodů tření. Trysky by se měly vždy nacházet ve svislé poloze.

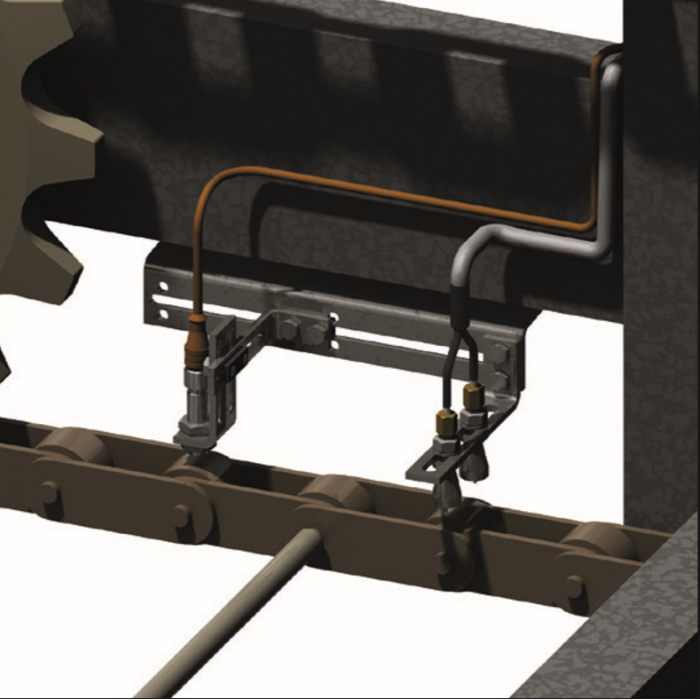

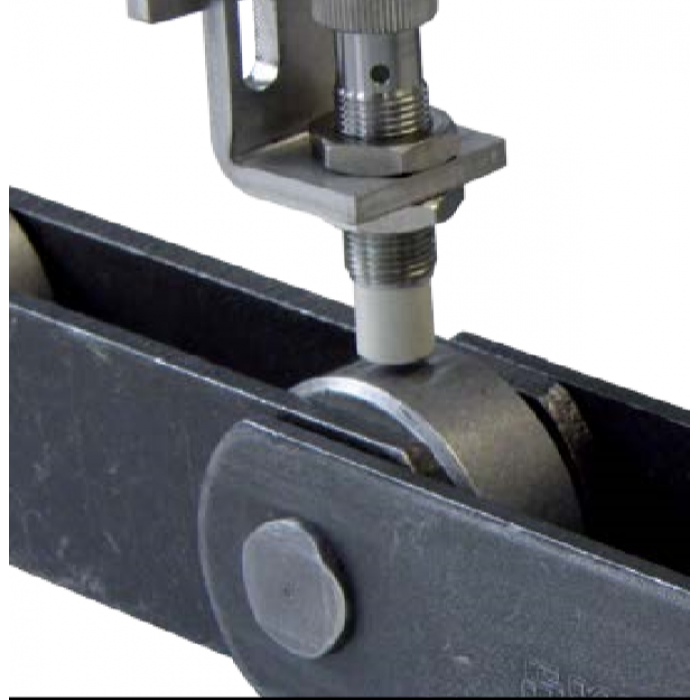

Snímač válečku řetězu

Snímač vyšle elektrický signál do řídicí jednotky při průchodu každého válečku řetězu. Signál aktivuje objemové pístové čerpadlo, jakmile se systém nachází ve fázi mazání. Snímač by měl být umístěn v max. vzdálenosti 5 mm od objektu (válečku), aby mohl být váleček detekován (bez mechanického kontaktu).

Trubky

Odměřené množství maziva je dopravováno z centrální jednotky trubkami z nerezové oceli do každé vstřikovací trysky. Dvě trubky z nerezové oceli jsou opatřeny ochranným pláštěm z PTFE, který usnadňuje jejich montáž a manipulaci s nimi.

Jak dokáže Systém CLK řetězy promazávat?

Cyklické mazání

Mazací cyklus se skládá z fáze mazání, v jejímž průběhu jsou mazána mazací místa. Po této fázi následuje fáze prodlevy. Je třeba nastavit dva parametry: délku mazacího cyklu a počet válečků řetězu, které mají být namazány v průběhu fáze mazání.

Poloautomatické mazání

Fázi mazání spustíte ručně. Tato fáze odpovídá počtu mazacích míst, které si nastavíte. Jakmile je namazáno poslední mazací místo, fáze mazání se ukončí a systém se zastaví. Další fázi mazání byste měli spustit, jakmile to bude nutné.

Kontinuální mazání

Všechna mazací místa jsou mazána nepřetržitě, dokud je řetěz v chodu a mazací systém je spuštěný.

Co vše systém (sada) CLK Chain Lube obsahuje

• všechny součásti potřebné k instalaci
• centrální jednotky
• trysky
• snímače přiblížení
• veškeré spojovací díly a příslušenství
• manuál, návod k instalaci a technický list

V případě jakýchkoliv dotazů se na nás neváhejte obrátit. Součástí dodání je i detailní návod a manuál k použití i instalaci, kterou zpravidla zvládnete sami. Manuál je také ke stažení jako PDF (viz níže).

Dostupná je vám také zákaznická linka SKF (+420 737 650 512) která pomůže s instalací, provozem i výběrem.
