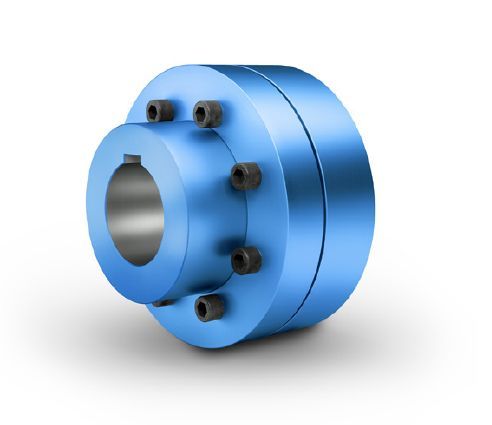

Name: Hřídelová spojka FLENDER N-EUPEX A 200 - vrtání nábojů 50H7/14P9 + 50H7/14P9
Brand: Siemens AG
SKU: SCNPX2005050
Price: 23335.7 CZK
Availability: OutOfStock

Doprava zdarma

Hřídelová spojka FLENDER N-EUPEX A 200 - vrtání nábojů 50H7/14P9 + 50H7/14P9

Obrázek je pouze ilustrativní.

23 335,70 Kč

19 285,70 Kčbez DPH

Na poptávku

23 335,70 Kč

19 285,70 Kčbez DPH

Kód produktu

SCNPX2005050

Výrobce

SIEMENS

Toto zboží je na poptávku, nelze ho rezervovat!

4+ milióny kusů SKLADEM

připraveno ihned k odeslání

Zboží skladem zítra u vás

při objednávce do 12:00

30+ let zkušeností v oboru

poradíme s výběrem i dotazy

Osobní odběr a služby

na 3 pobočkách v Česku

Parametry Popis Ke stažení Podobné produkty a příslušenství

Parametry

Parametry a specifikace

Výrobce / Značka

Siemens AG

Připojovací průměr 1

50 mm

Připojovací průměr 2

50 mm

Vnější průměr

200 mm

Krouticí moment - Mk

1 950 Nm

Typ spojky

N-EUPEX

Hmotnost

16 kg

Popis

N-EUPEX A 200 je pružná hřídelová spojka řady A, s vnějším průměrem 200 mm. Zajišťuje torzně pružné spojení dvou hřídelí, přičemž dovoluje určité radiální, axiální i úhlové nesouososti.

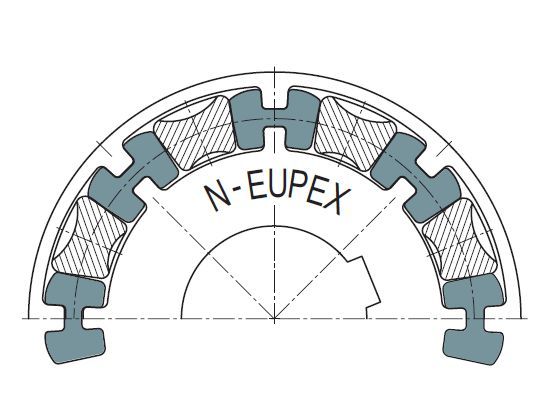

Přenos krouticího momentu je realizován prostřednictvím tlakově namáhaných elastických pružných elementů tvaru „H“, které tlumí nárazy a torzní kmitání. Tyto segmenty nejsou vzájemně spojené, ale jednotlivě uložené v náboji. Elementy jsou odolné vůči oleji a elektricky vodivé.

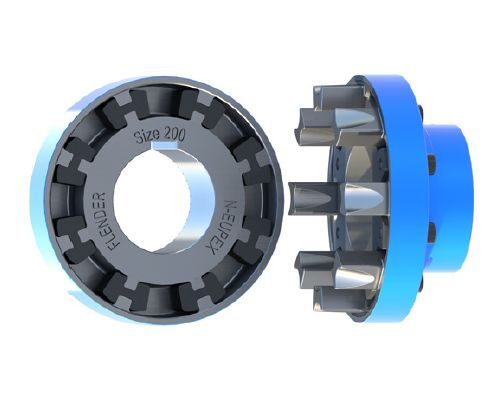

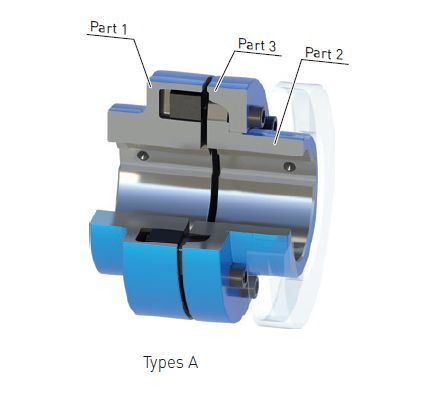

Spojku tvoří tři samostatné díly. Jeden z nábojů je složený ze dvou částí – z přírubového náboje a z vnějšího kroužku s čelními zuby, který je k náboji přišroubovaný. Toto zjednodušuje výměnu opotřebovaných pružných elementů spojky, poněvadž není třeba vzájemně posouvat strojní celky, ale stačí pouze demontovat tento dvojdílný náboj.

Spojka má v nábojích zhotoveny přesné otvory 50 mm, s příslušnou drážkou pro pero podle normy DIN 6885.

Spojka N-EUPEX A 140 je schopna přenášet jmenovitý krouticí moment 1950 Nm a může být použita až do otáček 4000 /min.
