O-kroužky: Jak správně vybrat, montáž a údržba

O-kroužky: Univerzální těsnící řešení pro průmysl

Ve všech průmyslových odvětvích O-kroužky musí splňovat specifické požadavky a účely, jako je odolnost vůči teplotám, tlakům, chemikáliím, opotřebení a degradaci. Pro dosažení optimálního výkonu, spolehlivosti a životnosti těsnění je důležité zvolit správný materiál, rozměry a design O-kroužku pro konkrétní aplikaci. V tomto článku se podíváme na jejich výběr, montáž, údržbu a další témata spojená s těmito základními těsnicími komponentami.

Jaké jsou největší výhody použití O-kroužků?

1. Těsní v širokém rozsahu tlaků, teplot a tolerancí.
2. Snadná údržba, nevyžadují dotahování ap.
3. Malý nárok na prostor.
4. Nízká hmotnost.
5. Možnost opakovaného použití na rozdíl od neelastických těsnění.
6. Životnost odpovídající při správném konstrukčním provedení obvyklé periodě stárnutí pryže.
7. Selhání O-kroužku se projevuje obvykle pozvolna a upozorňuje na nutnost výměny.
8. Konstantní stlačení O-kroužku při axiálním utěsnění, zamezující jeho znehodnocení na rozdíl od plochého těsnění.
9. Ekonomicky nejvýhodnější konstrukční řešení

Vlastnosti materiálů, jejich výhody a nevýhody

O-kroužky mohou být vyrobeny z různých materiálů, které mají své specifické vlastnosti, výhody a nevýhody. V následujícím přehledu se podrobněji zaměříme na některé z nejběžnějších materiálů používaných pro výrobu O-kroužků a jejich charakteristiku.

• NBR (nitrilová pryž): jedná se o nejběžněji používaný materiál pro O-kroužky, který díky svým výborným mechanickým vlastnostem, odolnosti vůči olejům a mazivům výborně odolává běžnému opotřebení. Nevýhodou NBR může být omezená odolnost vůči ozonu, UV záření a některým chemikáliím. Je vhodný pro použití v teplotní rozsahu od -30°C do +100°C.
• FKM (fluorelastomer): materiál známý také pod obchodním názvem Viton. FKM je vysoce odolný materiál s vynikající odolností proti teplotám, olejům, palivům a mnoha chemikáliím. Jeho použití je možné v teplotním rozsahu od -20°C do +200°C. FKM není doporučován pro aplikace s nízkými teplotami, párou nebo polárními rozpouštědly.
• EPDM (ethylene-propylene-diene monomer): EPDM je elastomer s výbornou odolností vůči ozonu, UV záření, stárnutí a vysokým teplotám. Je vhodný pro aplikace s vodou, párou a mnoha chemikáliemi, ale nemá dobrou odolnost vůči olejům a mazivům. Teplotní rozsah EPDM je od -45°C do +150°C.
• MVQ (silikon): Silikonové O-kroužky mají výbornou odolnost vůči teplotám, stárnutí, ozonu a UV záření. Jsou vhodné pro potravinářské a farmaceutické aplikace, ale mají omezenou odolnost vůči olejům, mazivům a opotřebení. Teplotní rozsah pro použití silikonových O-kroužků je od -60°C do +200°C.
• PTFE (polytetrafluorethylen): PTFE, známý vedený pod obchodním názvem Teflon, je materiál s výjimečnou chemickou odolností, nízkým třením a širokým teplotním rozsahem od -200°C do +260°C.

Jak vybrat správný rozměr a normu o-kroužku

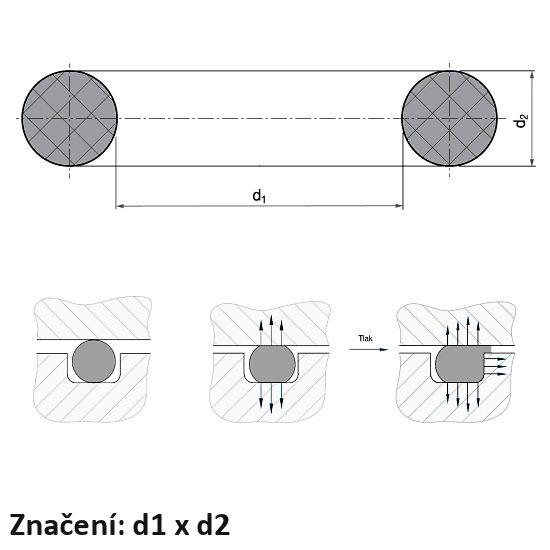

Při výběru O-kroužků je důležité brát v úvahu velikosti a standardy, které se řídí metrickými nebo imperiálními rozměry. Existují také speciální standardy, jako jsou například AS568 (USA) nebo ISO 3601 (mezinárodní), které definují konkrétní rozměry a tolerance pro O-kroužky.

Následující odstavec podrobněji popisuje některé z běžných standardů a faktorů, které je třeba zohlednit při výběru správného rozměru O-kroužku.

• Metrické vs. imperiální rozměry: O-kroužky jsou k dispozici v metrických (milimetry) i imperiálních (palce) rozměrech. Metrické rozměry jsou běžně používány v Evropě a většině světa, zatímco imperiální rozměry jsou častější v USA a Velké Británii. Při výběru O-kroužků je důležité zajistit kompatibilitu s použitými jednotkami v konkrétní aplikaci.
• AS568 (USA): AS568 je americký standard pro O-kroužky, který definuje tři řady velikostí (2XX, 3XX a 4XX) s různými průměry a tloušťkami. Tyto standardy zahrnují více než 350 různých rozměrů a jsou široce používány v průmyslu.
• ISO 3601 (mezinárodní): ISO 3601 je mezinárodní standard, který stanovuje rozměry, tolerance a označování O-kroužků. Tento standard zahrnuje metrické rozměry a je široce přijímán po celém světě. ISO 3601 je rozdělen do několika částí, které se zabývají různými aspekty O-kroužků, jako jsou rozměry, klasifikace a kontrola jakosti.
• DIN 3771 (německý standard): DIN 3771 je německý standard pro O-kroužky, který je často používán v Evropě. Tento standard definuje čtyři třídy tolerance a zahrnuje více než 200 různých rozměrů.
• JIS B2401 (japonský standard): JIS B2401 je japonský standard pro O-kroužky, který zahrnuje více než 100 různých rozměrů a specifikuje tolerance a povrchové úpravy. JIS B2401 je široce používán v asijských zemích.

• Vnější průměr: Vnější průměr O-kroužku je důležitý pro správné umístění kroužku v drážce a zajištění potřebného utěsnění. Při výběru vnějšího průměru je třeba zohlednit toleranci drážky a teplotní roztažnost materiálu O-kroužku.
• Vnitřní průměr: Vnitřní průměr O-kroužku je rozhodující pro dosažení potřebného stlačení a těsnosti na spojovacích plochách. Při výběru vnitřního průměru je nutné zohlednit toleranci spojovacích ploch a teplotní roztažnost materiálu O-kroužku.
• Tloušťka kroužku: Tloušťka O-kroužku ovlivňuje jeho stlačení a těsnost, stejně jako jeho odolnost vůči extruzi. Při výběru tloušťky kroužku je třeba zohlednit tlak v aplikaci, velikost drážky a materiálové vlastnosti O-kroužku.
• Tolerance a povrchové úpravy: Tolerance a povrchové úpravy O-kroužků jsou důležité pro dosažení optimální těsnosti a životnosti v aplikaci. Vyšší tolerance a lepší povrchové úpravy mohou zvýšit cenu O-kroužku, ale zároveň zlepšit jeho výkon a spolehlivost.

Správný výběr rozměru a dodržení příslušných norem zajišťuje optimální těsnost a dlouhou životnost O-kroužků, což je klíčové pro úspěšnou aplikaci v průmyslových odvětvích. Při výběru O-kroužku je tedy důležité pečlivě zvážit veškeré relevantní faktory a standardy.

Na co nezapomenout při výběru těsnících kroužků

Výběr správného O-kroužku pro konkrétní aplikaci je nezbytný pro dosažení optimálního výkonu a životnosti těsnění. Při výběru O-kroužku je třeba zvážit několik faktorů, jako jsou pracovní podmínky, tlak, teplota, chemické složení média a dynamické zatížení.

• Pracovní podmínky, jako je tlak a teplota, mají významný vliv na výběr materiálu a rozměrů O-kroužku. Materiál O-kroužku musí být schopen odolávat tlaku, který bude působit v aplikaci, a zároveň musí být odolný proti teplotním změnám, které mohou nastat během provozu. Některé materiály, jako jsou FKM nebo EPDM, jsou odolné proti širokému rozsahu teplot a mohou být vhodné pro aplikace s extrémními teplotami.
• Chemické složení média, se kterým O-kroužek přijde do kontaktu, je také důležitým faktorem při výběru materiálu. Některé materiály, jako je NBR, jsou odolné proti ropným produktům, zatímco jiné materiály, jako je FFKM, mají vysokou chemickou odolnost pro široké spektrum chemikálií. Je důležité zvolit materiál, který je kompatibilní s chemickými složkami použitých médií, aby nedošlo k degradaci O-kroužku a následnému selhání těsnicí funkce.
• Dynamické zatížení, kterému bude O-kroužek vystaven, je dalším faktorem, který je třeba zohlednit při výběru správného O-kroužku. Aplikace s vysokým dynamickým zatížením mohou způsobit rychlejší opotřebení O-kroužků a vyžadují materiály s vyšší odolností proti opotřebení a tření. V takových případech může být vhodné použít O-kroužky s nízkotřecími povrchovými úpravami nebo materiály, které mají přirozeně nízké tření, jako je PTFE.
• V neposlední řadě je třeba zvážit rozměry O-kroužku, které jsou kritické pro dosažení správného těsnění. Je důležité zvolit správný průměr a tloušťku O-kroužku tak, aby byl kompatibilní s drážkou a zajišťoval těsnění bez nadměrného stlačení nebo volnosti. Při výběru rozměrů O-kroužku je třeba zohlednit toleranční limity a možné výkyvy tlaku a teploty, kterým bude těsnění vystaveno. Správný rozměr O-kroužku zajistí optimální stlačení materiálu a zároveň umožní jeho pohyb při dynamickém zatížení bez ztráty těsnosti.

Správný výběr O-kroužku je vždy doporučeno konzultovat s odborníkem nebo technickým specialistou, který může poskytnout cenné rady a podporu při výběru správného materiálu, rozměrů a dalších specifikací pro vaši konkrétní aplikaci. Tím se zajistí, že O-kroužek bude splňovat požadavky na výkon a životnost v dané aplikaci, což zvýší spolehlivost celého systému a sníží riziko potenciálních problémů a selhání.

Výběr správného O-kroužku pro vaši aplikaci je klíčovým krokem k zajištění úspěšného a dlouhotrvajícího těsnění. Při výběru je třeba zohlednit různé faktory, jako jsou pracovní podmínky, tlak, teplota, chemické složení média a dynamické zatížení, a pro dosažení nejlepších výsledků případně ještě konzultovat s odborníkem.

Nákupovat jen od prověřených výrobců

Při výběru dodavatele těsnících prvků je důležité zajistit, že společnost má zkušenosti, renomé a kvalitní produkty, které splňují přísné normy a specifikace. Někteří z nejznámějších a nejspolehlivějších dodavatelů na trhu zahrnují společnosti jako Trelleborg Sealing Solutions, Freudenberg Sealing Technologies, SKF a Dichtomatik.

Dále je důležité provést důkladný výzkum a zhodnotit jejich produktové portfolio, zkušenosti v daném odvětví, kvalitu materiálů a služeb, které nabízejí. Práce s ověřenými dodavateli vám zajistí nejlepší možnou kvalitu a výkon těsnění pro vaše konkrétní aplikace.
