Jak se vyznat ve značení a pojmenování ložisek?
5 min.
Značení valivých ložisek může vypadat trochu jako věda, ale není to tak hrozné. I když na první pohled to nemusí být úplně jasné. Značení se skládá z kombinace čísel a také písmen.
V čem spočívá značení valivých ložisek
Základní značení ložisek se značí ISO normou, která platí pro všechny výrobce na světě. Nicméně někteří (hlavně ti v Číně) si tvoří vlastní systém značení. V tomto článku se však zaměříme na první zmíněné značení - tedy značení ISO.
Příklad značení ložisek
Když si koupím ložisko s označením 6208, můžu si být jistý, že dostanu kuličkové ložisko se šířkou 18 mm, vnějším průměrem 80 mm a nasunu ho na hřídel o průměru 40 mm. To můžu vyčíst z prostého označení 6208. Většinou ale jsou uvedeny ještě další informace, takže značení vypadá třeba takto: 6208 2Z C3 (první čtyřčíslí je tzv. základní číslo a to ostatní je přídavné značení).
Rozborem zjistím následující informace:
- 6 – když označení začíná tímto číslem, můžu si být jistý, že se jedná o kuličkové ložisko,
- 2 – toto číslo udává rozměrovou řadu ložiska (vysvětlím dále),
- 08 – toto dvojčíslí určuje přímo rozměr vnitřního kroužku ložiska. Tedy na jak silnou hřídel lze ložisko nalisovat,
- 2Z – nebo taky ZZ je přídavné označení pro zakrytování ložiska z obou stran plechovými krytkami,
- C3 – je přídavné označení pro určení větší radiální vůle ložiska.
Takže označení 6208 2Z C3, které nezasvěcenému nic neřekne, mi řekne, že kupuju klasické jednořadé kuličkové ložisko s průměrem vnitřního kroužku 40 mm, které z obou stran zakryté plechem a má větší radiální vůli.
Rozměrová řada ložiska
Rozměrová řada mi určuje, jestli je ložisko tenčí nebo masivnější. Tenčí ložisko je určené pro vyšší otáčky ale menší zátěž, zato masivní ložisko snese velkou zátěž, ale přípustné otáčky jsou naopak menší. Posloupnost značení jde zde od nejtenčího po nejmasivnější, tedy – 7, 8, 9, 0, 1, 2, 3, 4.
Takže když uvedu jako příklad ložiska 6708 a 6208, tak tyto dva typy mají sice stejný průměr díry vnitřního kroužku (40 mm). Ložisko 6208 je ale masivní silnostěnný typ ložiska zatímco 6708 je typ tenkostěnný.

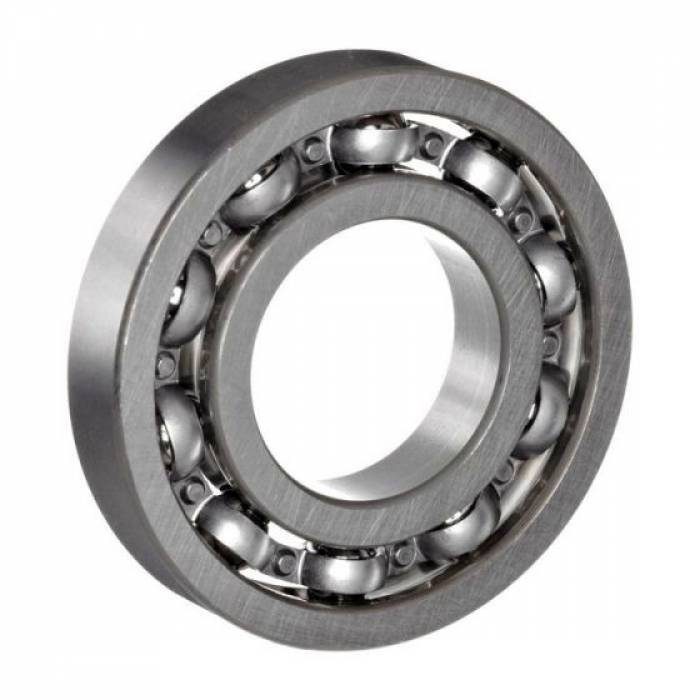

Základní značení ložisek podrobněji
Teď podrobněji popíšu základní číslo značení ložisek (první skupina čísel ve značení ložiska). A ukážu to opět na už známém ložisku 6208.
Z těchto čtyř čísel určíme základní informace:
- typ
- rozměrovou řadu
- průměr otvoru vnitřního kroužku (tedy na jak silnou hřídel lze ložisko nasunout)
Typ ložiska
| první číslo | počet cifer | typ ložiska | příklad |
|---|---|---|---|
| 1 | 4 | Naklápěcí kuličkové ložisko | 1204 |
| 2 | 4 | Naklápěcí kuličkové ložisko | 2214 |
| 2 | 5 | Soudečkové ložisko | 22212 |
| 3 | 4 | Dvouřadé kuličkové ložisko s kosoúhlým stykem | 3314 |
| 3 | 5 | Kuželíkové ložisko | 32214 |
| 4 | 4 | Dvouřadé kuličkové ložisko | 4206 |
| 5 | 5 | Axiální ložisko | 51106 |
| 6 | 3-5 | Jednořadé kuličkové ložisko | 6208 |
| 7 | 4 | Jednořadé kuličkové ložisko s kosoúhlým stykem | 7306 |
Rozměrová řada
Rozměrová řada mi určuje, jestli je ložisko tenčí nebo masivnější. Tenčí ložisko je určené pro vyšší otáčky ale menší zátěž, zato masivní ložisko snese velkou zátěž, ale přípustné otáčky jsou naopak menší. Posloupnost značení jde zde od nejtenčího po nejmasivnější, tedy – 7, 8, 9, 0, 1, 2, 3, 4.
Takže když uvedu jako příklad ložiska 6708 a 6208, tak tyto dva typy mají sice stejný průměr díry vnitřního kroužku (40 mm). Ložisko 6208 je ale masivní silnostěnný typ ložiska zatímco 6708 je typ tenkostěnný.
Průměr otvoru vnitřního kroužku
určím podle posledního jedno až trojčíslí v základním čísle. Toto jedno až troj číslo mi označuje průměr vnitřního kroužku následovně.
Ložiska s dírou vnitřního kroužku 1 – 9 mm se její průměr určí jednoduše podle posledního čísla:
- 604 = 4 mm
- 626 = 6 mm
- 698 = 8 mm
U ložisek s dírou vnitřního kroužku s průměrem větším než 10 mm se rozměr určuje takto:
- 00 = 10 mm (např. 6200)
- 01 = 12 mm (např. 6301)
- 02 = 15 mm (např. 6202)
- 03 = 17 mm (např. 6003)
Když mám ložisko s dírou vnitřního kroužku o průměru od 20 mm do 480 mm tak platí, že průměr díry vypočtu vynásobením posledního dvojčíslí 5 krát:
- 04 = 20 mm (např. 6204) tedy 04 x 5 = 20
- 05 = 25 mm (např. 6305) tedy 05 x 5 = 25
- 06 = 30 mm (např. 6206) tedy 06 x 5 = 30
- 12 = 60 mm (např. 6212) tedy 12 x 5 = 60
- 96 = 480 mm (např. 6196) tedy 96 x 5 = 480
- atd.
Přídavné značení ložisek podrobněji
Podle přídavného označení určím další modifikace ložisek. Přídavné značení může být napsáno za základním číslem, ale také před ním. Když mám na koupeném ložisku přídavné značení před základním číslem, určuje mi hlavně, jestli je ložisko nerezové (S u miniaturních a SS nebo X u standardních ložisek). Přídavná značení najdu nejčastěji za základním číslem. Následuje přehled nejčastěji používaných.
Přehled přídavných značení ložisek
| značení | význam |
|---|---|
| 2RS | Kontaktní plastové těsnění na obou stranách ložiska (6208 2RS) |
| 2Z | Bezkontaktní plechová krytka na obou stranách ložiska (6208 2Z), někdy také ZZ |
| 2NKE | Bezkontaktní plastová krytka na obou stranách ložiska (6002 2NKE) |
| N | Drážka pro pojistnou ségrovku na vnějším kroužku ložiska (6208 N) |
| NR | Drážka pro pojistnou ségrovku na vnějším kroužku včetně této ségrovky (6307 NR) |
| C2 | Radiální vnitřní vůle menší než základní (6208 C2) |
| C3 | Radiální vnitřní vůle větší než základní (6208 C3) |
| C4 | Radiální vnitřní vůle větší než C3 (6208 C4) |
| C5 | Radiální vnitřní vůle větší než C4 (6208 C5) |
| K | Kuželová díra ve vnitřním kroužku (6207 K) |
| M | Masivní klec ložiska z mosazi nebo bronzu |
| TNG | Klec ložiska z materiálu polyamid |
| V | Ložisko s plnou výplní valivých těles – bez klece |
| P0 | Základní stupeň přesnosti (standardně se neuvádí) |
| P6 | Vyšší stupeň přesnosti než základní (6208 P6) |
| P5 | Vyšší stupeň přesnosti než P6 (6208 P5) |
Nyní bychom měli znát vše potřebné k určení správného typu ložiska. Jedná se o normu ISO, ale někteří výrobci využívají různé výjimky, proto některá značení nemusí být snadno určitelná. Každopádně, každý výrobce uvádí, zda značí dle ISO normy a pokud ne, má své katalogové listy, kde lze zjistit specifika daného značení.
Proto v dobrém internetovém obchodě s ložisky by měl být ke stažení katalogový list pro daný typ ložiska a výrobce, abychom mohli snadno určit správné rozměry a nekoupili zajdu v pytli.
