Klínové řemeny: Druhy, profily a použití řemenů
5 min.
Hřídelové těsnicí kroužky, simerinky nebo prostě gufera. Jaká je historie vzniku této důležité součástky, kdo stojí za vznikem a jaké jsou jednotlivé provedení gufera, se dozvíte v článku.
Základní definice a vlastnosti
Klínový řemen má podobu nekonečného pásu s lichoběžníkovým průřezem, který zajišťuje vysokou hodnotu třecí síly i při poměrně nízkém napnutí řemenu. Díky tomu se pohony klínovými řemeny vyznačují některými přednostmi, jako například vyšší účinnosti oproti plochým řemenům či vyšší bezpečnosti pohonu i při malém opásání řemenice. Klínový řemen současně umožňuje i proklouznutí v případě vysokého skokového zatížení, takže funguje i jako spojka nebo bezpečnostní pojistka proti zničení poháněného zařízení. Díky těmto vlastnostem se klínové řemeny nejčastěji používají jako pohonný prvek ve všech odvětvích strojírenství, v průmyslovém sektoru i automotive.
Použití klínových řemenů
Na jednom řemenovém pohonu se běžně používá několik klínových řemenů s malou délkovou tolerancí vedle sebe, díky čemu se dá dosáhnout přenosu značného výkonu i při poměrně vysokých obvodových rychlostech.

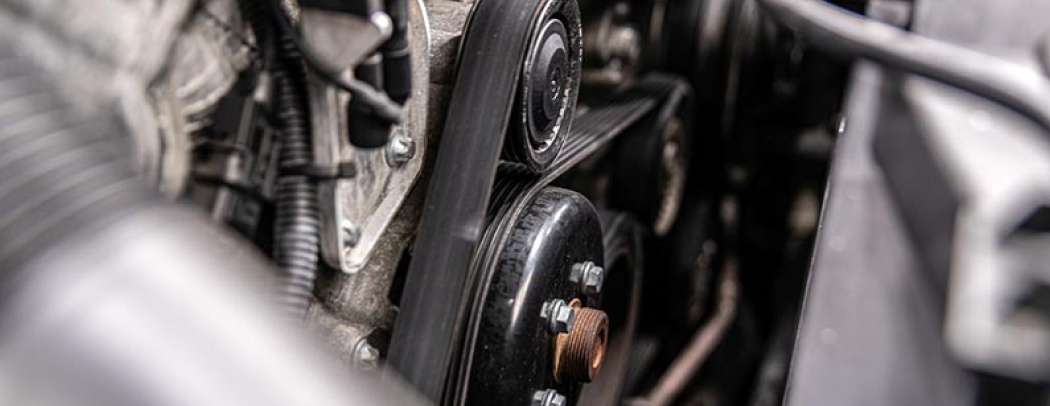

Násobný klínový řemen

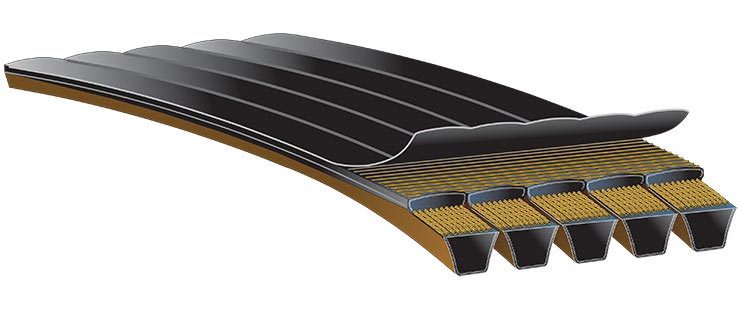

Pro náročnější aplikace se využívá též pohon s násobným klínovým řemenem. Jedná se o několik klínových řemenů stejného profilu a délky vedle sebe, spojených pomocí elastického vrchního krycího pásu. Takové řemeny mohou zvládat relativně vyšší zatížení než například klasické či úzké řemeny se stejnou šířkou klínu. Použitím násobných klínových řemenů je možné dosáhnout tiššího chodu, snížení vibrací mezi jednotlivými klíny, lepší boční tuhosti a vyšší ochrany řemene před mechanickým poškozením.
Základní dělení klínových řemenů podle technologie výroby
Klínové řemeny obalované
Jedná se o řemeny historicky starší konstrukce, které mají celý povrch obalen pogumovaným plátnem. Obalované klínové řemeny je možné použít prakticky ve všech průmyslových aplikacích. V porovnání s řezanými řemeny se vyznačují vyšší odolností proti olejům a teplotám s možností prokluzu řemene v řemenici.
Klínové řemeny řezané
Toto jsou řemeny novější konstrukce, často nahrazují obalované řemeny stejného typu. Řezané řemeny mají nekryté broušené boky, kde jsou viditelné tažné textilní prvky. Díky svým vlastnostem dosahují v porovnání s obalovanými řemeny delší životnosti, zvýšení přenášeného výkonu a umožňují i vyšší obvodovou rychlost řemenu.
Termoplastické řemeny PU, PUR a PES
Termoplastické řemeny se používají v kompaktních vysokootáčkových strojích při velkých obvodových rychlostech, kde se využívá jejich zvýšené odolnosti proti únavě materiálu a opotřebení. Svařením jejich konců lze vyrobit řemeny libovolné délky, kterými lze nahradit například běžně používané pryžové řemeny.
Dělení klínových řemenů dle profilů a užití
Díky konstrukčnímu vývoji existuje několik skupin profilů, které se od sebe liší především velikostí přenášeného výkonu. Z konstrukce jednoduchých klínových řemenů vychází také jejich varianty v násobném, oboustranném nebo žebrovém a variátorovém provedení.
Klínové řemeny klasického profilu

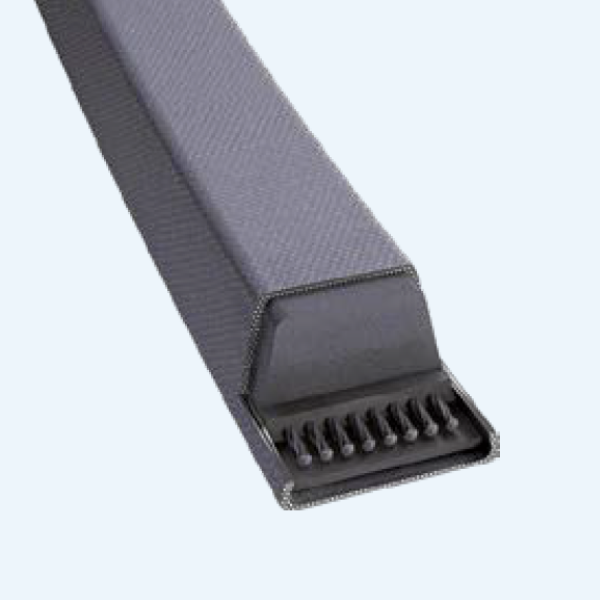

Klasické profily klínových řemenů jsou prvními typy profilů, které byly pro přenos tažné síly vyvinuty. Jsou to univerzální a zpravidla levnější typy klínových řemenů pro běžné použití, které se používají ve starších nebo klasických aplikacích s běžnými nároky na přenos výkonu. Konstrukce těchto klínových řemenů naleznete obvykle v obalované i řezané variantě a to v profilech 5, 6, 8, 10/Z, 13/A, 17/B, 22/C, 25, 32/D a 40/E.
Klínové řemeny úzkého profilu

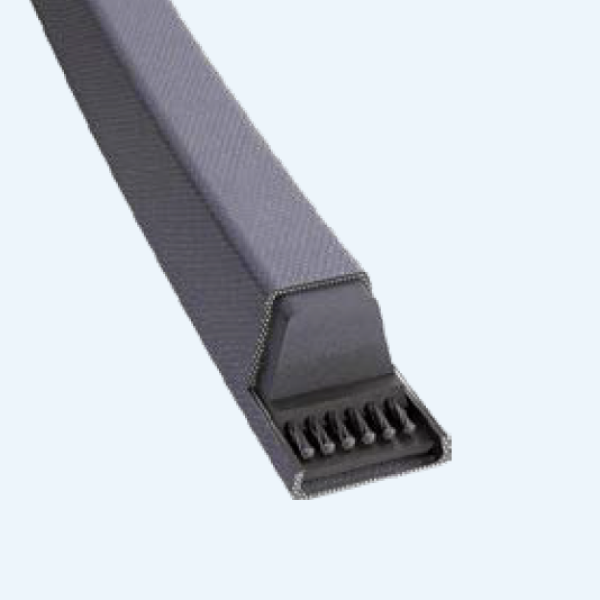

Klínové řemeny úzkého profilu jsou novějším a výkonnějším typem řemene se zvětšenou výškou profilu klínu, takže oproti klasickému profilu dosahují nárůstu přenosu výkonu o desítky procent. Na našem e-shopu najdete obalované řemeny s úzkými profily SPZ, SPA, SPB a SPC, které konstrukčně vychází a nahrazují klasické průřezy zmíněné výše (Z/10, A/13, B/17 a C/22). Klasické i úzké průřezy jsou vzájemně zaměnitelné bez nutnosti výměny řemenic. Tyto řemeny se obvykle nabízejí jak v obalované, tak i v řezané variantě.
Klínové řemeny úzkého profilu dle US normy
Úzké obalované profily dle U.S. standardu RMA/MPTA jsou ekvivalentními s úzkými obalovanými profily dle normy ISO. Jsou to vysokovýkonné řemeny, určené pro kompaktní, zátěžové a reverzní pohony, které jsou vyrobeny z vysoce odolné směsi kaučuku a speciálního tažného vlákna. Řemeny úzkého profilu dle US normy se vyznačují dlouhou životností, vysokou účinností, vysokou teplotní a chemickou odolností. Profily 3V, 5V a 8V standardně dodáváme jak v řezaném, tak i v obalovaném provedení.
Oboustranné řemeny

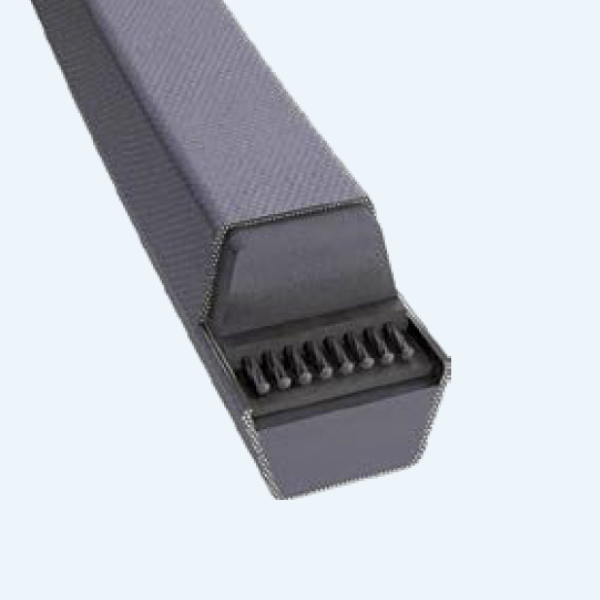

Oboustranné nebo také hexagonální či šestihranné klínové řemenyse používají u pohonů s více než dvěma řemenicemi, kdy je možné využít obě hnací strany řemenu. V případě serpentinového osazení řemenic lze dosáhnout jejich protiběžného chodu, který se často používá u zemědělských strojů, zahradních sekaček, drtičů, míchadel, spřádacích strojů nebo dopravníků. Oboustranné řemeny lze jednoduše použít na běžných řemenicích profilu SPZ, SPA, SPB, SPC. Rozsah profilů řemenů v nabídce e-shopu - 13/A až 32/D.
Automobilové řemeny

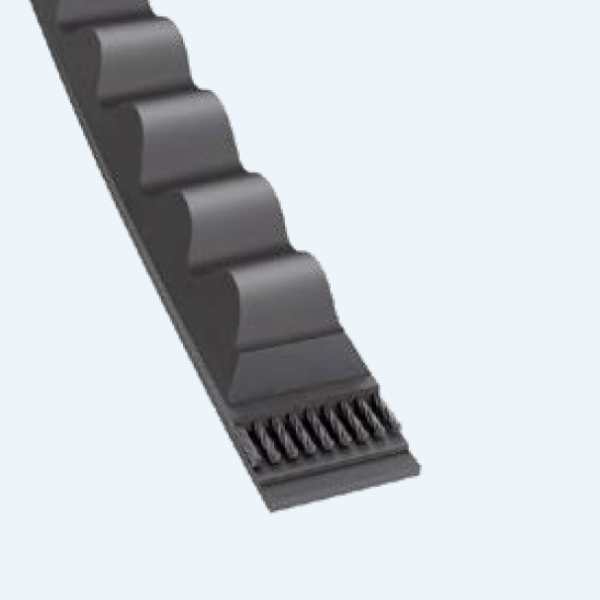

Technologie výroby automobilových klínových řemenů je shodná s výrobou průmyslových řezaných řemenů a je optimalizována pro používání u spalovacích motorů. Protože je tento typ řemenů vystavován velkým změnám prostředí, zejména teplot a jsou na ně kladeny požadavky na dlouhou životnost s minimální údržbou. Na našem e-shopu najdete konstrukce automobilových řemenů v rozměrovém profilu AVX10, AVX11, AVX13, popř.v obalované verzi AVP13. Protože rozměry AVX nahrazují průřezy obalovaných řemenů úzkého profilu, jsou jejich nominální délky uvedeny v La.
Polyuretanové klínové řemeny

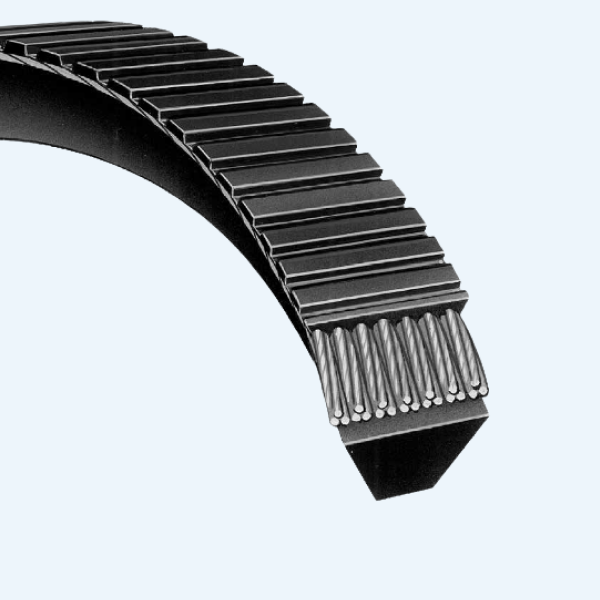

PUR je zkratka polyuretanových řemenů pro vysokootáčkové stroje. Typicky se tento typ klínových řemenů používá na pohonech obráběcích strojů, ale svoje uplatnění naleznou i ve zdravotnictví, textilních strojích nebo u ručního nářadí. Úhel boků 60° zajišťuje u PUR řemenů dobré rozložení tahu, navíc v malém prostoru a při velkých obvodových rychlostech. Řemeny jsou odolné proti opotřebení a vyznačují se vysokou pevností, dlouhodobou životností a tepelnou a chemickou odolností. Horní příčná žebrová vrstva zajišťují lepší stabilitu v řemenicích. Polyuretanové řemeny nabízíme v dvojnásobném či vícenásobném provedení s profily 5M, 7M a 11M. Klínové či kruhové polyuretanové řemeny v metráži lze je svařovat do uzavřených nekonečných tvarů a použít jako pohonový nebo dopravní element.
Klínové řemeny typu Poly-V

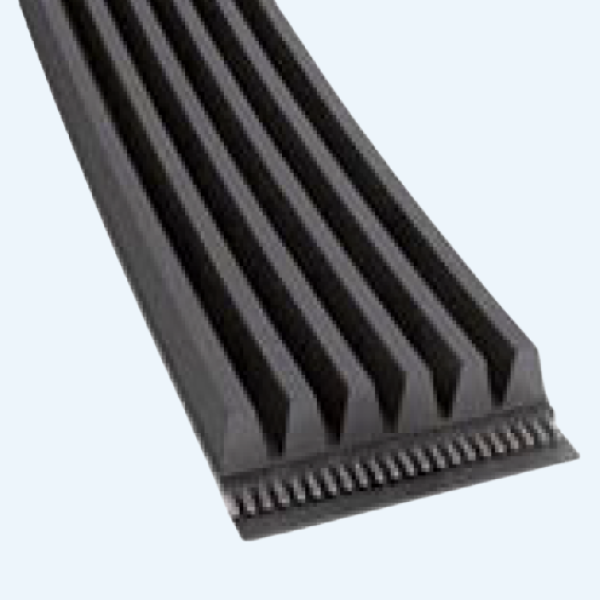

Žebrové (drážkové, micro-V, poly-V, multi-rib, V-ribbed) řemeny mají spodní stranu osazenu podélnými klínovými žebry, takže při aplikaci slučují vlastnosti plochých a klínových řemenů. Díky nízkému profilu jsou Poly-V řemeny schopny opásat malé průměry řemenic a není problém je umístit do malých zástavbových prostor. Klínová žebra zajišťují velkou adhezní plochu, silný tah a zabraňují prokluzu v řemenicích. Průmyslová řada se označuje jako PH, PJ, PL a PM, v automotive sektoru se používá profil PK.
Řemeny pro zahradní sekačky

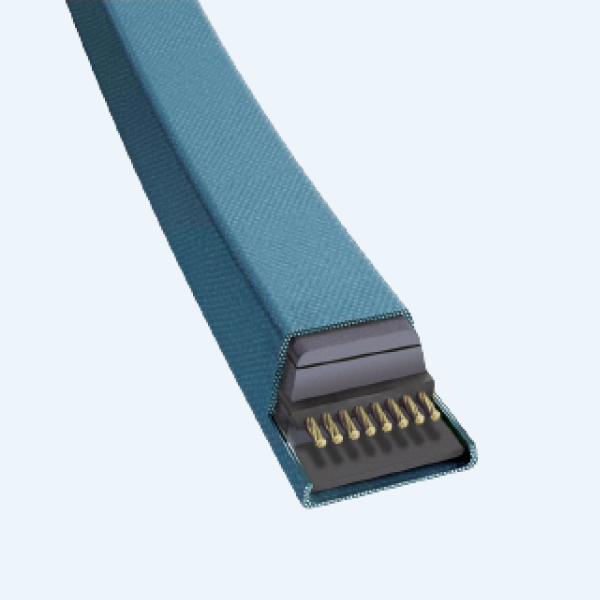

Nízkoprofilové klínové řemeny s označením 3L, 4L a 5L jsou určeny pro zahradní a zemědělskou techniku, nejčastěji sekačky. Používají se pro pohony, kde dochází k extrémnímu namáhání, reverzům a prokluzům při použití spojky. Vnější plášť je obalen speciální tkaninou, která umožňuje kontrolovaný prokluz a přesný záběr.
